系统主要由监控中心河道水情自动监测系统、通信网络、现场测点信息采集与传输设备等部分组成。

1）监控中心 _ 河道水情自动监测系统

监控中心设立在管理局，充分利用其现有网络资源及软硬件设施，对其进行完善，并增设应用服务系统设备，为“河道水情自动监测系统”提供软硬件技术支持。

硬件支持：服务器、音箱、打印机、客户端计算机、DATA-6107型数据传输模块。

软件支持：操作系统软件、数据库软件；

应用软件：河道水情自动监测系统

2）通信网络

① 现场测点设备与中心系统之间数据传输

信息采集与传输设备通信：中国移动GPRS网络

监控中心系统网络：Internet网络固定IP

② 工作人员访问“自动监测系统”

内网访问系统：局域网固定IP

外网访问系统：Internet

2）现场测点 _ 信息采集与传输系统

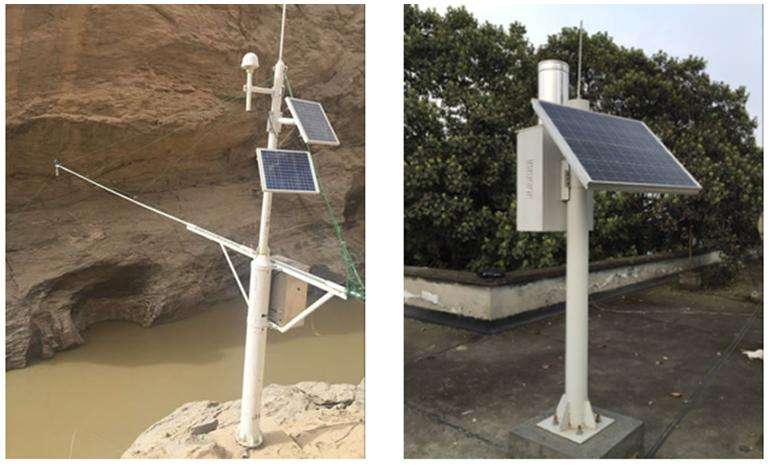

现场设备采用野外安装方式，通过太阳能供电，测控终端采集水位计、流速仪和工业视频监控信号，经无线网络将监测信息传输至监控中心“河道水情自动监测系统”。

① 供电部分：太阳能电池板及其安装支架、蓄电池及其防护箱等

② 测控终端：低功耗测控终端（包括GPRS数据传输与数据采集部分）、充电控制器、避雷模块、防护箱等

③ 计量测量设备：水位计、流速仪、视频监控

系统组成结构

    “河道水情自动监测系统”的建设，包括现场水位、流速信息采集设备以及监控中心信息接收及显示、应用系统的建设。现场测点信息采集与传输设备完成水位、流速信息的实时采集、基本分析处理（如警戒状态）与显示，并负责将数据以无线方式传输到监控中心，通过软件进行接收、显示以及数据的存储、分析、处理与预警。

1）实现对河道水情信息进行实时性采集，并可进行现场拍照，以及预警通知，保障系统信息的高效性、及时性、准确性、充分性。

2）所有观测点数据通过无线网络直接传输至监控中心“河道水情自动监测系统”，在电子地图可视化界面中直观显示各测点雨水情信息及警戒状态；在发生报警时，系统可自动发出报警信号,如：系统弹出信息、发出声音提示，向相关部门指定人员发出报警短息通知。

3）系统开发要坚持先进实用、稳定可靠的原则，并具备良好扩展性、兼容性和开放性，为系统后期扩展升级、向其他相关平台系统提供数据共享服务提供规范性接口。

系统的设计是基于GPRS数据传输技术和网络技术之上的，软件开发采用B/S和C/S两种结构相结合的方式设计：

1）数据汇集处理和前端控制程序等应用系统采用C/S体系结构。

2）监控调度人员使用客户端软件访问系统完成所有操作，采用C/S体系结构。其他非监控类人员使用浏览器访问系统完成所有操作，采用B/S体系结构。

    系统支持远程设置现场测点水位警戒线值、雨强等级报警，并支持接收水位报警信息，弹出报警信息提示、声音提示，并向相关部门指定人员发出报警短息通知。

1）系统接收到报警信息后弹出报警提示信息，并进行声音报警，管理人员确认信息后，可直接查看最新现场照片，显示当前现场状态。

2）系统可针对每个测点分别设定多个报警短信接收人，在接收到报警信息后，第一时间向其发出预警信息。

   适用于水利管理部门、水利防汛指挥调度等。
