精度等级

U、I、F为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为1级

显示方式

LCD/LED切换或循环显示（可编程设置）

电 源

工作范围

AC、DC 85V～265V

功 耗

≤5VA

输

入

测

量

网 络

三相三线、三相四线

额定值

电压：AC100V、400V； 电流：AC1A、5A（订货时标明电压、电流变比）

过负荷

持续：1.2倍 瞬时：电压2倍（10秒），电流10倍（5秒）

功 耗

电压回路功耗< 1VA（每相） 电流回路功耗< 0.4VA（每相）

阻 抗

电压回路阻抗> 200kΩ； 电流回路阻抗< 20mΩ

频 率

50Hz±10%

电能计量

正负有功、无功电能计量

扩展功能

数字通讯接口

标配一路RS-485接口，MODBUS-RTU规约

脉冲输出（标配）

2路电能脉冲输出（集电极开路的光耦输出）

模拟量输出（选配）

4路DC 4～20mA的模拟量变送输出

开关量输入（选配）

4路开关量输入，干接点方式

开关量输出（选配）

4路常开触点的继电器输出

工作环境

-10～60℃，相对湿度≤93%，无腐蚀气体，海拔高度≤2500m

隔离耐压

电源/输入/输出之间耐压>2kV

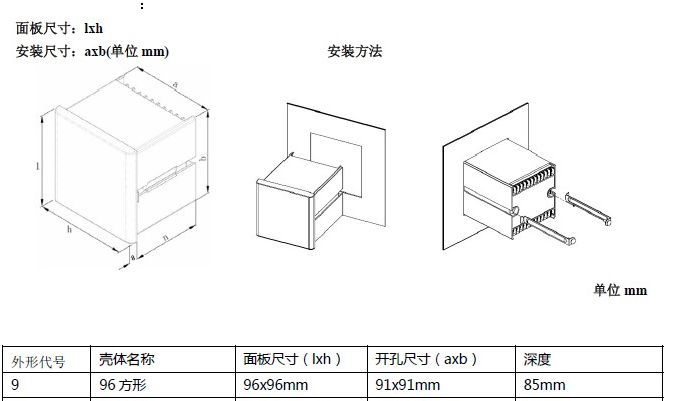

外形尺寸

 96方形：96×96×100mm

开孔尺寸

 9（96方形）：91×91mm
