(1) 安全可靠性
本工程泵站承担着防洪排涝的任务,其运行的安全性和可靠性直接关系到下游及人身和财产安全。因此安全可靠性应首先保证。主要控制部件应严格满足相关技术保护装置。
(2)控制权限分级
本工程闸门控制系统控制部分划分为二层,即现地控制层和中控室控制层。并预留集控中心远程自控功能;权限优先级别为现地控制层、中控室层和集控中心层;
现地控制层采用自动或手动控制两种方式。
中控室控制层负责信息的集中管理和自控,提供可视性人机界面。
(3)通信方式
系统采用总线方式实现计算机自控系统与现地控制单元通信,向现地控制单元发送指令,并接受现地控制单元上送的各种信息;具有数据通信功能,并预留远程联网控制功能接口。
(4)视频监控
在闸门控制系统界面可实现对实时视频的现场监控。
(5) 系统的开放性和可扩展性
整个系统采用分层分布的网络结构,其网络通讯协议是国际公认的、开放的,可以很方便的对系统进行扩展和连接,系统的软硬件均采用模块化设计。使自控系统更能适应将来功能的增加和规模的扩充。
闸门控制系统采用现地控制、中控室控制、预留远方集中控制三种控制层次。现地控制系统的优先,中控室控制系统次之,且具有互锁功能。

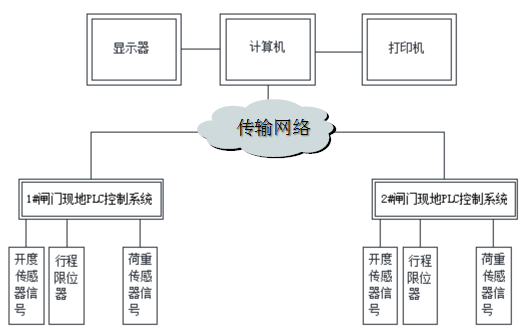

现地控制层主要由布置在启闭机旁的LCU控制柜、安装在现场的控制箱、各种传感器组成, LCU通过RS485总线实现与中控室工作站和现场工作站的通讯。中控室控制层设备布置在中控室内,预留远程联网控制功能接口,主要由操作员工作站、RS485数据转换模块等设备组成,在中控室的以RS485转换模块相连接。
中控室的工作站通过鼠标、键盘进行,通过设定各闸门开启的数据实现闸门远程控制,闸门自控系统能全天候的实时显示整个闸门状态,实时监测2扇闸门的运行状况,并根据相关的闸门开启数值显示闸门泄洪流量(可选)。
现地控制利用闸门现地LCU控制柜进行控制。采用LCD触摸屏设定数值自动操作和直接按启停操作。现地LCU控制柜使用切换开关闭锁远方和现地操作
操作系统应是实时多任务系统,具有中断/事件驱动、进行多用户编程和专门开发实时控制程序的能力,能为中央处理机的时间、存储和I/0设备提供有序的和有效的分配。操作系统至少满足下列要求:
操作系统在所提供的硬件构造中应有成功的运行经验。
能满足闸门计算机自控系统的要求,不需要重新开发。
应具有以优先权为基础的任务调度执行、资源管理分配以及任务间通信和控制的手段。
应具有对输入输出设备的直接控制能力。
能进行诊断检查、自动切除故障。
闸门自控系统工程是由闸门现地自动控制系统、手动控制、远程控制系统三部分组成。远程控制级设置在闸门集中控制室;由工作台、工控机、显示器、打印机、网络交换机和系统软件、控制系统等组成。系统的现地/远程控制、数据自动采集、数据传输等,为指挥调度人员提供全面详实的调度决策依据。
闸门自控系统以“无人值守”为设计原则,采用SCADA系统结构,通过传感技术、自动化控制技术、计算机软硬件技术、网络通信技术等,为用户提供了一套既可现地对闸门进行控制,也可远程通过计算机进行闸门启闭的自动化控制系统,该闸控系统可接入渠道水位信号、流量信号、闸门开度信号、现场视频信号等,能够将水位、流量、开度、视频画面等与闸控系统集中显示在一个软件画面中,使得远方操作更加可视,达到无人值守、统一调度的目标。
系统适用于水电站、水利大坝、泵站、水库、污水处理厂、水厂等水利水位等单位。
